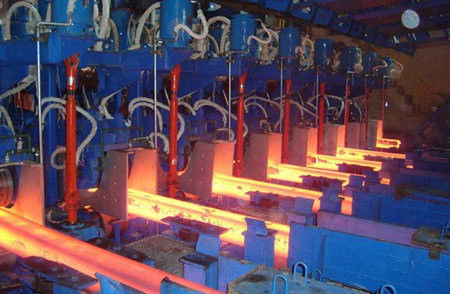

de machine van het staalafgietsel

Staalstaaf het gieten machinestraal

8m

Bundelhoeveelheid

8 bundels

Het type van gietlepelsteun

Gietlepeltorentje

Gietlepeltorentje

Recht wapentype

Houten trechterauto

High-low spooraandrijving, dwars het glijden functie

Het gieten methode

Metende pijp, open afgietsel, afgietselpoeder

Het secundaire koelen

Gas en waterkoeling, het aanpassen 2 kring per bundel

Terugtrekking die machine rechtmaken

Totaal 5 rol, het progressieve rechtmaken

Broodjeslijst

De kettingsgroep centraliseerde aandrijving

Proefbar

Stijf, met self-adapting proefbarhoofden

Staafknipsel

Autovlamsnijmachine

Staaf het vervoeren

Groep gecentraliseerde levende rollijst

Koelbanktype

Glijdende manier, de machine van het verschuivingsstaal

Nominale capaciteit

60T

Tap-to-tap cyclus

45min

Ovenhoeveelheid

2set

Werkdagen

330 dagen/jaar

Gemiddeld aantal van dagelijkse oven

24/day

Productiecapaciteit

1000,000~1200,000t/year

Het gieten sectioneel gebied (mm)

180x180

200×200

220×220

Het gieten snelheid (m/min)

1.6

1.8

2.0

Nr.

Staaf

grootte

Het gieten snelheid

output per uur

(ton)

Dagelijkse output

20hour

(ton)

Jaarlijkse output (300days)

(ton)

1

180×180

1.6m/min

21.98

439

131.700

2

200×200

1.8m/min

27.13

543

162.900

3

220×220

2.0m/min

36.47

729

218.700

Staalkwaliteit

Het gieten rang (m/min)

Efficiënt misvormingstarief (ε)

Toelaatbaar misvormingstarief (εmax)

Recht koolstofstaal

1.8~2.5

Gelieve te verwijzen naar de computerlijst

0,25

Laag legeringsstaal

1.3~2.0

Gelieve te verwijzen naar de computerlijst

0.15~0.2

№

Materiaalnaam

Gewicht

Model en specificatie

Eenheid

1

Gietlepeltorentje
Hydraulische aandrijving, de lading 120T van het tekenwapen, met weging

56T×2=112T

reeks

2

2

Houten trechterarriage
Hoge en lage benen

10×2=20T

reeks

4

3

Houten trechter

6×2=12T

reeks

4

4

Slakkenpot

1.5T

reeks

2

5

Afgietselverrichting
dozencantilever
rek

0.2×5=1T

reeks

8

6

150×150 vorm
R8, length900

0.57×5=4.56T

reeks

8

7

Vormdekking

0.1×8=0.8T

reeks

8

8

Tril apparaat

3.4×8=27.2T

reeks

8

9

Nevel verzamelpijpen

0.4×8=3.2T

reeks

8

10

Richtingsrol

0.2×40=8T

reeks

40

11

Stijve proefbar

2.3×8=18.4T

reeks

8

12

Proefbaropslagapparaat

1.4×8=11.2T

reeks

8

13

Het rechtmaken en
terugtrekkingsmachine

6×8=48T

reeks

8

14

Het rechtmaken en
terugtrekkingsmachine
gemeenschappelijke basis

4T

reeks

1

15

De rol van de scharenbenadering

Frequentiecontrole, waterkoeling

3.5×8=28T

reeks

8

16

Vlamsnijmachine

3×8=24T

reeks

8

Infrared in fase
lengte het plaatsen

reeks

1

17

Inzamelingsknipsel
hoofdapparaat en hangende pot

1T

reeks

1

18

Na scherpe rol
Frequentiecontrole, waterkoeling

3.5×8=28T

reeks

8

19

KnockoutrolⅠ
Frequentiecontrole, waterkoeling

3.5×8=28T

reeks

8

20

KnockoutrolⅡ

3.5×8=28T

reeks

8

21

Koelbedrol

4×16=64T

reeks

16

22

Overhellende toestelmachine

8T×8=64T

reeks

8

23

Het verplaatsen van staalmachine
Voor 12m lengte

33T

reeks

1

24

De machine van het puntenstaal

35T

reeks

1

25

Stap koelbed

126T

reeks

1

26

Inzamelings koelbed

30T

reeks

1

27

Het koelsysteem van het gietmachinelichaam

8T

reeks

1

28

Gietmachinedekking

10T

reeks

1

29

Gas bronbewerker
het gas van het overeenkomsteninstrument

reeks

1

30

staalplatform

200T

reeks

1

De ventilator van de stoomuitlaat

2T

reeks

1

Ⅱ

Hydrauli, Smering, pneumatisch systeem

1

Gastheer hydraulische post

5T

reeks

1

2

Knockout hydraulische post
Voor het overhellen van toestelmachine

3.5T

reeks

1

3

Hydraulische opheffende laadklep

1T

reeks

3

4

De gecentraliseerde post van de vetsmering

Omvat distributer en olieleidingen

reeks

6

5

Het hydraulische door buizen leiden

omvat pijpdelen

reeks

1

6

Smering het door buizen leiden

reeks

1

Ⅲ

CCM 3-elektrisch

1

Werkende post

2

Softwarepakket

3

PLC

reeks

2

5

Omschakelaar
