| เน้น: | เหล็กแท่งเครื่องหล่ออย่างต่อเนื่อง |
||
|---|---|---|---|

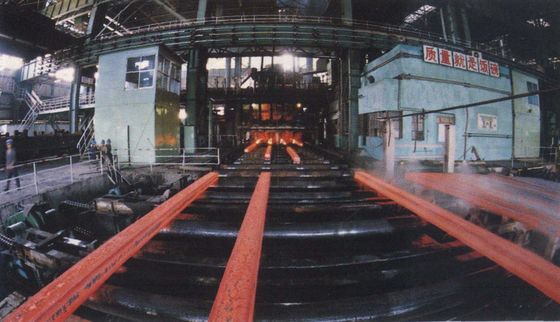

เครื่องหล่ออย่างต่อเนื่อง R6M 3 Strands CCM, Dummy บาร์
รายละเอียดอย่างรวดเร็ว:
รัศมี: R6M
จำนวน Strand 3 เส้น
ที่มีการรับรองมาตรฐาน ISO
การออกแบบที่ทันสมัย
การทำงานที่ปลอดภัย
ที่ใช้พลังงานต่ำและมีประสิทธิภาพสูง
1. พื้นฐานพารามิเตอร์ทางเทคนิคสแตนด์บาย:
เหล็กเหล็กแท่งเครื่องหล่อรัศมี | 6m |
ปริมาณ Strand | 3 เส้น |
ประเภทการสนับสนุนทัพพี | ทัพพีป้อมปืนรถทัพพี |
สายการบิน Tundish | กึ่งพอร์ทัลฟังก์ชั่นการเลื่อนข้าม |
วิธีการหล่อ | วัดแสงหัวฉีดเปิดหล่อ |
ระบายความร้อนรอง | น้ำเย็น 1 ปรับวงจร |
ถอนเครื่องยืด | ทั้งหมด 5 ลูกกลิ้งยืดก้าวหน้า |
ตารางม้วน | ไดรฟ์กลุ่มเชนส่วนกลาง |
บาร์ dummy | เข้มงวดกับตัวเองปรับตัวหัวหุ่นบาร์ |
ตัดเหล็กแท่ง | เครื่องตัดไฮดรอลิ |
ลำเลียงเหล็กแท่ง | กลุ่มส่วนกลางตารางลูกกลิ้งสด |
คูลลิ่งประเภทของธนาคาร | เตียงระบายความร้อนง่าย |
2. คำอธิบายกระบวนการทางเทคนิคและความจุของเหล็กเหล็กแท่ง CCM
เตาเหนี่ยวนำ:
ความจุระบุ | 30T |
แตะเพื่อแตะวงจร | 60 นาที |
ปริมาณเตา | 2 ติดตั้ง |
กำลังการผลิต
วันทำงาน | 330 วัน / ปี |
ค่าเฉลี่ยของจำนวนเตาทุกวัน | 24 / วัน |
กำลังการผลิต | 300,000t / ปี |
3. ความเร็วในการหล่อการผลิตและปริมาณสาระ
R6m เครื่องรัศมีหล่อสามารถส่งกลุ่มเหล็กของข้อกำหนดที่แตกต่างกันความเร็วสูงสุดชี้ขาดจะเป็นดังนี้:
หล่อพื้นที่หน้าตัด (mm) | 100 × 100 | 125 × 125 | 150 × 150 |
ความเร็วในการหล่อ (เมตร / นาที) | 3.0 | 2.7 | 2.5 |
สำหรับรายการ 1strand ผลิต CCM:
NO | กระดาษชิ้นเล็ก ขนาด | ความเร็วในการหล่อ | การส่งออกรายชั่วโมง (ตัน) | ผลผลิตประจำวัน 24 ช (ตัน) | ผลผลิตประจำปี (330days) (ตัน) |
1 | 100 × 100 | 3.0m / นาที | 12.01 | 288 | 95123 |
2 | 125 × 125 | 2.7m / นาที | 16.89 | 405 | 133,767 |
3 | 150 × 150 | 2.5m / นาที | 21.72 | 521 | 172,061 |
ผลการคำนวณเป็นรัฐในอุดมคติของการผลิตโปรดตามสถานการณ์ที่เกิดขึ้นจริงของการปรับตัวของตัวเอง
เหล็กเกรด | เกรดหล่อ (เมตร / นาที) | อัตราความผิดปกติที่มีประสิทธิภาพ (ε) | อัตราการเสียรูปที่อนุญาต (εmax) |
เหล็กกล้าคาร์บอนตรง | 1.8 ~ 2.5 | โปรดดูตารางคำนวณ | 0.25 |
โลหะผสมเหล็กต่ำ | 1.3 ~ 2.0 | โปรดดูตารางคำนวณ | 0.15 ~ 0.2 |
4. CCM รายการชิ้นส่วนอุปกรณ์
№ | ชื่ออุปกรณ์ | น้ำหนัก | รุ่นและข้อกำหนด | หน่วย | ปริมาณ | |
1 | ป้อมปืนทัพพี | 21T | ตั้งค่า | 1 | ||
2 | รถ Tundish | 2.5 × 2 = 5T | ตั้งค่า | 2 | ||
3 | Tundish | 1.4 × 2 = 2.8T | ชิ้น | 2 | ||
4 | แม่พิมพ์ | 0.5 × 2 = 1T | 150 × 150 | ตั้งค่า | 3 | |
5 | ม้วนเท้าของแม่พิมพ์ | 0.01 × 2 = 0.02T | ตั้งค่า | 3 | ||
6 | ปกแม่พิมพ์ | 0.1 × 2 = 0.2T | ตั้งค่า | 3 | ||
7 | อุปกรณ์ oscillator | 2 × 2 = 4T | ตั้งค่า | 3 | ||
8 | ท่อระบายความร้อนสเปรย์รอง | 0.5 × 2 = 1T | ตั้งค่า | 3 | ||
9 | ระบายความร้อนรองแนวทางคันส่วน | 0.7 × 2 = 1.4T | ตั้งค่า | 3 | ||
10 | ไอระบายความร้อนรองระบบการหลบหนี | 1.5T | ตั้งค่า | 1 | ||
11 | ถอนตัวและเครื่องยืด | 5 × 2 = 10T | ตั้งค่า | 3 | ||
12 | หล่อระบบป้องกันการสั่นสะเทือนที่ว่างเปล่า | 0.3 × 2 = 0.6T | ตั้งค่า | 3 | ||
13 | บาร์ dummy | 0.9 × 2 = 1.8T | 150 × 150 | ตั้งค่า | 3 | |
14 | อุปกรณ์จัดเก็บข้อมูลบาร์ Dummy | 0.7 × 2 = 1.4T | ตั้งค่า | 3 | ||
15 | กรรไกรวิธีลูกกลิ้ง | 2 × 2 = 4T | ตั้งค่า | 3 | ||
16 | เครื่องตัดเปลวไฟ | 3T | ตั้งค่า | 3 | ||
17 | อัตโนมัติตัดความยาวอุปกรณ์ | 0.5T | ตั้งค่า | 3 | ||
18 | การเดินทางลูกกลิ้ง | 2 × 2 = 4T | ตั้งค่า | 3 | ||
19 | ลูกกลิ้งที่น่าพิศวง | 3.5T | ตั้งค่า | 6 | ||
20 | ขวางเหล็กส่งมอบเครื่อง | 1.5T | ตั้งค่า | 3 | ||
21 | ระบบไฮดรอลิสถานี | 2T | ตั้งค่า | 1 | ||
22 | ระบายความร้อนรองเบรกน้ำ | ตั้งค่า | 3 | |||
23 | ระบายความร้อนอัตโนมัติโรงงานกระจายน้ำ | 1T | ตั้งค่า | 1 | ||
24.1 | แผงควบคุม | ตั้งค่า | 1 | |||
24.2 | เครื่องมือที่ใช้ในสนาม | ตั้งค่า | 1 | |||
24.3 | ระบบคอมพิวเตอร์ | ตั้งค่า | 1 | |||
25 | แพลตฟอร์มเหล็ก | 68t | 1 |
เราสามารถผลิตเครื่องหล่อที่มีคุณภาพสูงอย่างต่อเนื่อง 1-8 เส้นที่มีอุปกรณ์การผลิตต่ำสุด cost.We สามารถออกแบบผลิตเหล็กแท่งเครื่องหล่อขึ้นไปวันอย่างต่อเนื่องตามที่มีความจุของผู้ใช้จุดอิ่มตัวขนาดเหล็กแท่งเหล็กเกรดและ สภาพสนามของผู้ใช้
