उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमुखता देना: | मरने के कास्टिंग उपकरण |
||
|---|---|---|---|

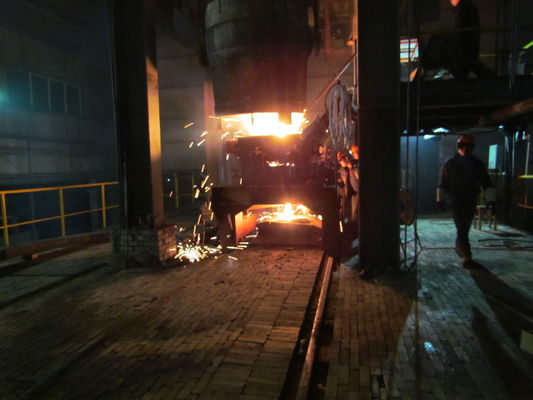

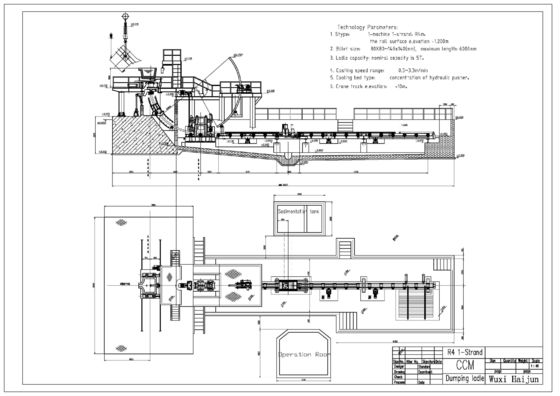

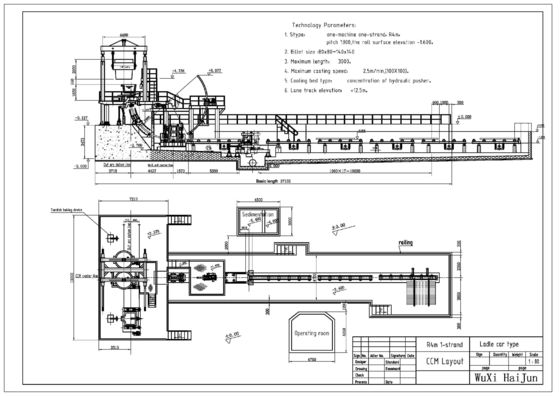

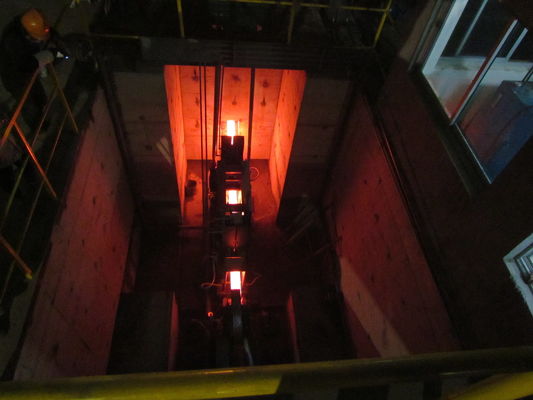

सरल ठंडा बिस्तर के साथ R4M 1S पैमाइश नोक सतत कास्टिंग मशीन
1, निरंतर कॉस्टर स्टील
चाप त्रिज्या के 2, प्रकार
फौजों प्रकार के 3, प्रकार
4, कतरा के प्रकार
5, और विकल्प
हम डिजाइन कर सकते हैं सबसे कम उपकरण विनिर्माण cost.We के साथ 1 से 8 किस्में से उच्च गुणवत्ता निरंतर ढलाई मशीनों का उत्पादन कर सकते हैं, उपयोगकर्ता के इस्पात निर्माण क्षमता, फौजों आकार, स्टील ग्रेड और के अनुसार अप-टू-डेट फौजों निरंतर ढलाई मशीन का निर्माण उपयोगकर्ता के क्षेत्र की स्थिति।
1. बेसिक स्टैंडबाई तकनीकी मानकों:
स्टील बिलेट कास्टिंग मशीन त्रिज्या | 4m |
कतरा मात्रा | 1 कतरा |
करछुल समर्थन प्रकार | डम्पिंग करछुल, करछुल आरोह, करछुल कार |
tundish गाड़ी | अर्द्ध पोर्टल, पार फिसलने समारोह |
कास्टिंग विधि | पैमाइश नोक, खुले कास्टिंग |
माध्यमिक ठंडा | पानी ठंडा, 1 समायोजन सर्किट |
निकासी सीधे मशीन | पूरी तरह से 5 रोलर, प्रगतिशील सीधे |
रोल तालिका | चेन समूह केंद्रीकृत ड्राइव |
डमी बार | , कठोर आत्म आदत डाल डमी बार सिर के साथ |
बिलेट काटने | काटने पुस्तिका |
बिलेट का संदेश | समूह केंद्रीकृत लाइव रोलर तालिका |
शीतलक बैंक प्रकार | सरल ठंडा बिस्तर |
2. तकनीकी प्रक्रिया का विवरण और स्टील बिलेट सीसीएम की क्षमता
प्रेरण भट्टी:
नाममात्र क्षमता | 5T |
नल-नल चक्र | 45min |
फर्नेस मात्रा | 3set |
उत्पादन क्षमता
कार्य दिवस | 330 दिन / वर्ष |
दैनिक भट्ठी की औसत संख्या | 24 / दिन |
उत्पादन क्षमता | 80000t / वर्ष |
3. कास्टिंग गति, उत्पादकता और कतरा मात्रा
R4m त्रिज्या कास्टिंग मशीन अलग अलग विशेषताओं के इस्पात समूहों डाल सकते हैं,
अधिकतम गति कास्टिंग इस प्रकार है:
अनुभागीय क्षेत्र कास्टिंग (मिमी) | 80 × 80 | 100 × 100 | 120 × 120 |
कास्टिंग गति (एम / मिनट) | 3.0 | 2.8 | 2.6 |
नहीं। | फौजों के घर आकार | कास्टिंग स्पीड | प्रति घंटा उत्पादन (टन) | दैनिक उत्पादन 24 घंटे (टन) | वार्षिक उत्पादन (330days) (टन) |
1 | 80 × 80 | 3.0m / मिनट | 7.42 | 178 | 58,766 |
2 | 100 × 100 | 2.8m / मिनट | 10.81 | 259। | 85615 |
3 | 120 × 120 | 2.6m / मिनट | 15.69 | 377 | 124,266 |
गणना के परिणाम, उत्पादन का आदर्श राज्य है की स्वयं की वास्तविक स्थिति के अनुसार कृपया
समायोजन।
इस्पात श्रेणी | कास्टिंग ग्रेड (एम / मिनट | प्रभावी विरूपण दर (ε) | स्वीकार्य विरूपण दर (εmax) |
सीधे कार्बन स्टील | 1.8 ~ 2.5 | कम्प्यूटेशनल तालिका देखें | 0.25 |
कम मिश्र धातु स्टील | 1.3 ~ 2.0 | कम्प्यूटेशनल तालिका देखें | 0.15 ~ 0.2 |
4. सीसीएम उपकरण भागों की सूची
नहीं। | मशीन का नाम | वजन | इकाई | मात्रा |
1 | करछुल mounts | 6T | सेट | 1 |
2 | tundish कार | 2T | सेट | 1 |
3 | tundish | 1T | पीईसी | 1 |
4 | ढालना 80 × 80 | 0.53T | सेट | 1 |
5 | ढालना कवर | 0.1T | सेट | 1 |
6 | कंपन डिवाइस | 1.5T | सेट | 1 |
7 | माध्यमिक ठंडा स्प्रे ट्यूब | 0.5T | सेट | 1 |
8 | माध्यमिक ठंडा गाइड भाग रोल | 0.5T | सेट | 1 |
9 | माध्यमिक ठंडा पानी में गिर भाप नाली प्रणाली | 1.1T | सेट | 1 |
10 | सीधे और वापसी मशीन | 6T | सेट | 1 |
1 1 | डमी बार | 0.8T | सेट | 1 |
12 | डमी बार डिवाइस डाल | 0.8T | सेट | 1 |
13 | रोलर काटने से पहले | 2T | सेट | 1 |
14 | सरल ठंडा बिस्तर | 1.2T | सेट | 1 |
15 | बिलेट सिर और काट लावा संग्रह प्रणाली | 0.5T | सेट | 1 |
16 | रोल सड़क | 2T | सेट | 1 |
17 | बिलेट बाहर जा रहा रोलर | 2 × 2 = 4T | सेट | 2 |
18 | स्टील पार्श्व स्थानांतरण मशीन | 0.6T | सेट | 1 |
19 | लौ काटने की मशीन | 0.8T | सेट | 1 |
20 | हाइड्रोलिक स्टेशन प्रणाली | 2T | सेट | 1 |
21 | पानी ठंडा स्टेशन | 1T | सेट | 1 |
22 | तीन बिजली प्रणाली | 0.5T | सेट | 1 |
22.1 | बिजली नियंत्रण प्रणाली | सेट | 1 | |
22.2 | दृश्य मीटर | सेट | 1 | |
22.3 | कंप्यूटर प्रणाली | सेट | 1 | |
23 | स्टील मंच | 36T | सेट | 1 |
